Per a què usem l'energia?

Montor de inversión

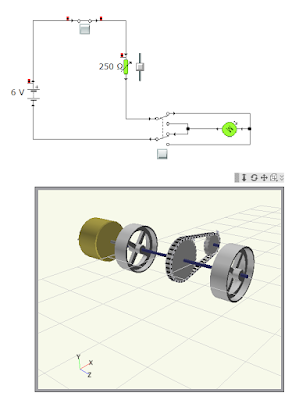

Diseño de un circuito de iversión con un único motor

Mecanismes de transformació

Els mecanismes de transformació canvien el tipus de moviment. de lineal a circular, o a la inversa, i d'alternatiu a circular, o a la inversa.

Transformacions de moviment circular a lineal o lineal a circular: pinyó -cremallera

• Un engranatge, anomenat pinyó, que gira al voltant d'un eix.
• Una barra dentada, ano menada cremallera, que es desplaça seguint un moviment lineal.

transformació de moviment circular a alternatiu

Té dues barres articulades: una gira i l'altra es desplaça per una guia.

Cargol sense fi i roda i Relació de transmissió

Cargol sense fi i roda

La unió d'un cargol sense fi amb una roda és una altra forma de transmissió de moviments, però aquest cop entre eixos que són perpendiculars entre ells.


Relació de transmissió

Quan es trandmet un moviment, també es transmet energia, i aquesta es pot utilitzar per elevar una càrrega o per moure un altre mecanisme a més o menys velocitat.

• La velocitat angular motriu (Wmotriu) és la que té 'element que acciona el mecanisme.
• La velocitat angular conduïda(Wconduïda) és la de l'element que rep el movimen.

• Quan la velocitat conduïda és major que la motriu, es diu que el sistema és multiplicador de velocitat
• Si la velocitat conduïda és major que la motriu, es diu que el sistema és reductor de velocitat.
