Trens de mecanismes

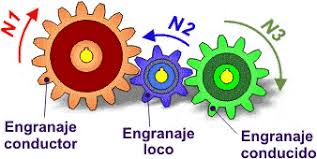

Tren d'engranatges

si volem  augmentar la velocitat d'un mecanisme, es fan servir diversos engranatges o politges acobalats passant de l'engrantges més gros al més petit.





Tren de rodes i cadenes

Per unir un sistema de politges a un sistema d'engranatges cal que una politja i un engranatge estiguin en el mateix eix i girin a la mateixa velocitat; és a dir, que siguin solidaris.





Tren de politges

Per reduir la velocitat d'un motor podem unir diverses politges amb una corretja.

Tranmissió per cadena i rodes

Es compleix l'equació d'equilibri de la transmissió per engranatge:

Z1·W1=Z2·W2

• Z:nombre de dents.
• W:velocitat angular



Para subir una montaña necesitamos una marcha mas pequeña para ejerecer menos esfuerzo, si vamos con una marcha grande no podremos pedalear
Para ir por una bajada tenemos que tener una marcha granda para poder pedalear. Si vamos con una marcha pequeña no podremos pedalear.

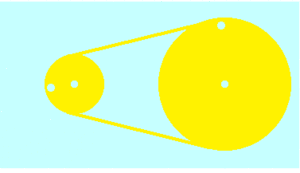

Transmissió per corretja

L'equació que relaciona el moviment de dues politges unides per una corretja és:

D1·W1=D2·W2

• D1: diàmetre de la politja 1

• D2: diàmetre de la politja 2

• W1: velocitat angular de la politja 1

• W2: velocitat angular de la politja 2

Com funciona un rellotge

Aixi es com funciona un rellotge per dins.

Mecanismes per transmetre el moviment

Els mecanismes de transmissió permeten transferir el moviment des d'una peça d'una màquina a una altra.


Transmissió per engranatges

El nombre de dents d'un engranatges multiplicat per la seva velocitat angular és igual al nombre de dents se la roda amb la qual engrana multiplicada per la velocitat angular a què es mou aquesta. És a dir:

Z1·W1=Z2·W2
